1．概述

臂盘式制动器广泛用于大型装卸机械、起重运输机械、冶金设备、矿山设备及工程机械中各种机构的减速和维持（停车）制动。

我公司研发的DPZ-Ⅱ系列电磁臂盘式制动器，是一种以电磁铁做为解闸动力元件的臂盘式制动器，由底座、左右制动臂、制动片、制动弹簧、弹簧盒、调节螺杆、解闸推杆、电磁铁等零部件构成。当电磁铁通电时，电磁推杆迅速伸出，推动解闸推杆，克服制动弹簧阻力，使左右制动臂张开，制动臂带动制动片张开（松闸）。当电磁铁失电时，电磁力丧失，在制动弹簧张力作用下，使左右制动臂合拢，制动臂带动制动片夹紧制动盘（上闸）。

相比于电力液压臂盘式制动器，电磁臂盘式制动器其优点是上闸动作灵敏；结构简单，体积小，可用于狭小场地；无液压缸，所以无漏油隐患；电磁铁采用高电压励磁启动，低电压弱励磁吸持，工作能耗低，节能；

2.使用工作条件

2.1 电源：交流AC380V（±10%） 50Hz/60Hz；

2.2 禁止在有导电尘埃的工况或剧烈震动的工况使用本产品。

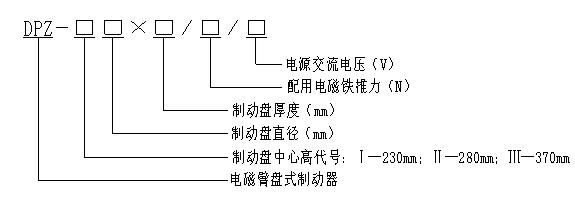

3．产品型号及含义

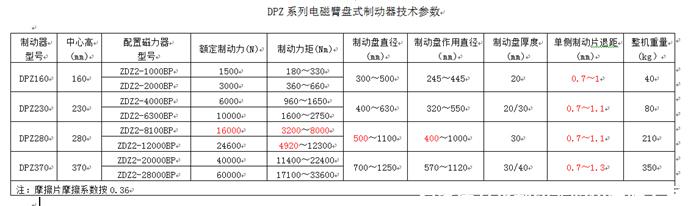

4.主要技术参数
